Gewindeeinsätze
Gewindeeinsätze
Um Kosten zu senken und Flexibilität zu erhöhen, setzt Zali auf automatische Stangendrehmaschinen für die interne Produktion aller eingesetzten Gewindeeinsätze. Verwendete Materialien: Edelstahl, Automatenstahl, Messing.
Die in der Tabelle aufgeführten Gewindeeinsätze sind für den Einsatz mit Schrauben der Festigkeitsklasse 8.8 und einem Reibungskoeffizienten von 0,15 ausgelegt.
Es ist unbedingt auf den tatsächlichen Wert des Reibungskoeffizienten und auf eventuell zusätzlich eingeleitete Kräfte zu achten, da sie die Dichting der Einsätze beeinträchtigen können.
Die angegebenen Zugfestigkeitswerte gelten ausschließlich für Anwendungen bei Raumtemperatur im Bereich von 0 °C bis 50 °C.
Bei Einsatz außerhalb dieses Temperaturbereichs kann sich die Festigkeit verändern.
Für besondere Anforderungen oder technische Rückfragen wenden Sie sich bitte an unsere Technische Abteilung.
Technische Merkmale
| A | D | L | P | T (N) | S (Nm) |
|---|---|---|---|---|---|
| M3 | 8 | 20 | 8 | 6450 | 2 |
| M4 | 10 | 20 | 10 | 8289 | 3 |
| M5 | 13 | 25 | 13 | 13600 | 6 |
| M6 | 13 | 30 | 15 | 16532 | 10 |
| M8 | 15 | 40 | 20 | 24369 | 25 |
| M10 | 19 | 40 | 25 | 32037 | 50 |
| M12 | 19 | 40 | 30 | 40966 | 85 |
| M14 | 22 | 50 | 35 | 53762 | 135 |
| M16 | 29,7 | 60 | 40 | 75455 | 200 |

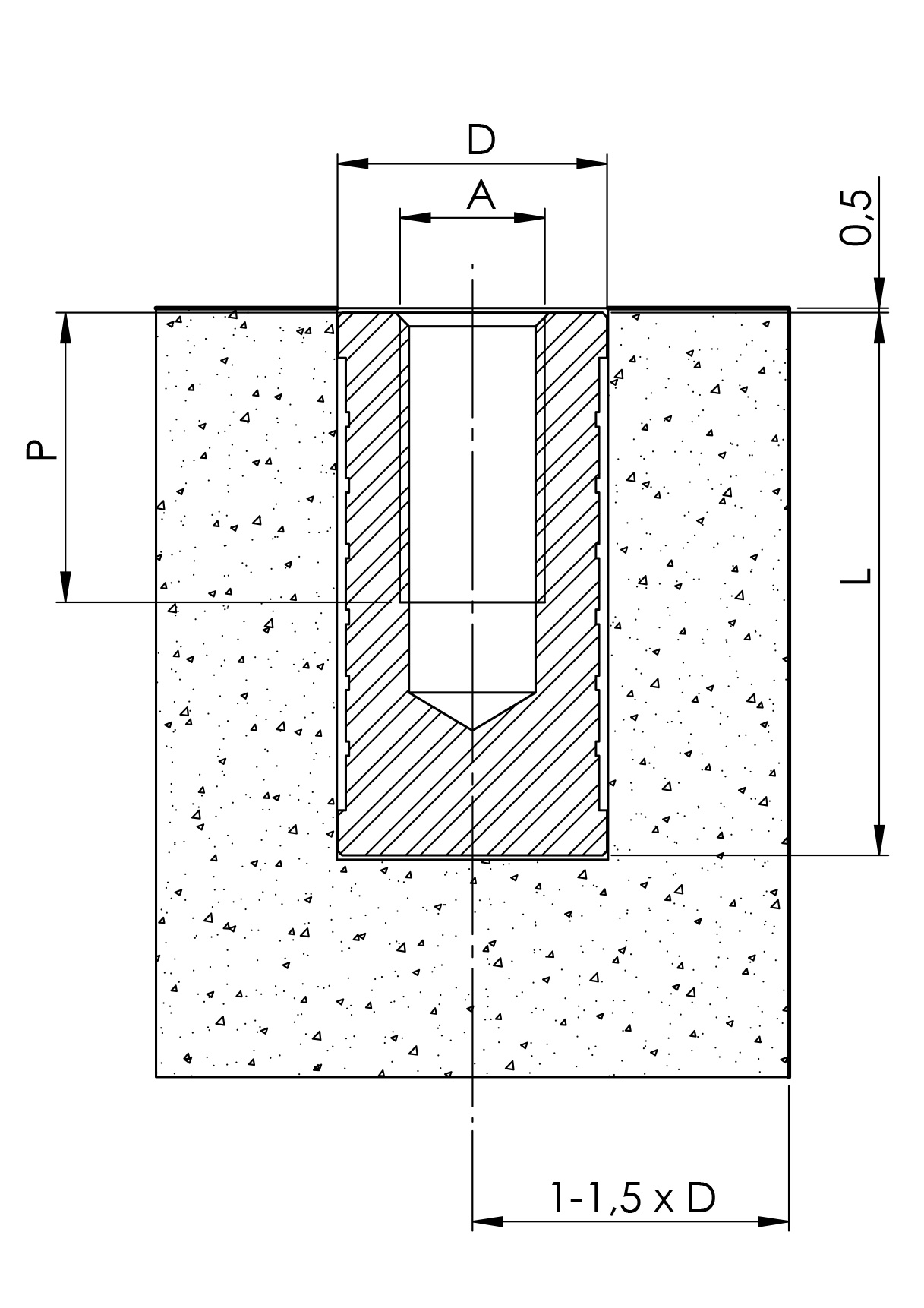

A= ISO 6H metrisches Gewinde
D= Durchmesser des Einsatzes
L= Länge des Gewindeeinsatzes
P= Gewindetiefe
T= Zugfestigkeit nach Verkleben mit Epoxidharz (Festigkeit 12 N/mm²)
S= Maximales Drehmoment
